瑞士杰凯特转速计JAQUET T401,T411,T412,T402速度测量,转换和指示仪表
作者：瑞士杰凯特转速计JAQUET T400，速度测量、转换和指示仪表 来源：瑞士杰凯特转速计JAQUET T400，速度测量、转换和指示仪表 日期：2013-9-18 8:56:32 点击：10988 属于：工业备品备件
Daisy Chaining and
Speed + Direction Signal wiring of T400 Tachometers

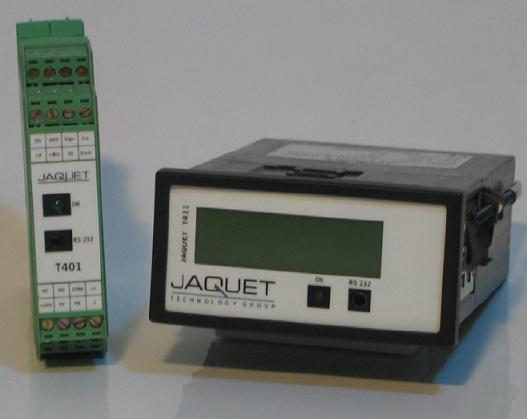

T400 系列由以下型号组成：
带继电器和 0/4-20 mA 输出的单通道转速计：
型号: T401 (无显示屏) 产品编号: 383Z-05307
型号: T411 (带显示屏) 产品编号: 383Z-05318
带继电器和0/2-10 V输出的单通道转速计：
型号: T402 (无显示屏) 产品编号: 383Z-05308
型号: T412 (带显示屏) 产品编号: 383Z-05319
特征
• 将绝对速度信号换算成一个模拟信号
• 包括2个带可编程延迟时间的界限控制器(A/B)
• 一个通过二进制输入选择界限控制（A或B）的转换继电器
• 带显示屏的T411和T412型号
• 自动调节触发电平的隔离信号输入
• 带传感器监控功能的内置隔离传感器电源
• 集电极开路传感器频率输出
• 界限控制的精度等级为0.05%，模拟量输出信号的精度等级为0.5%
• 通过Windows软件进行配置和设定状态
• 可根据机械装置的情况和显示要求任意配置5位数的机器因数
• 范围较宽的电源电压（10.. 36 VDC）
T400 的优点
• 对超速情况迅速做出响应
• 德国劳氏认证可应用于船舶
• T411和T412 带数字显示
• 0/4…20mA 或 0/2…10V
模拟量输出带上升和下降输出转换功能
• 自动调节触发电平，出色的抗噪性能，适用于电磁式传感器
• 继电器可使用两套配置，通过二进制输入进行转换。如用于启动保护
• 插入式接线端
• 可编程测量和模拟量输出滤波时间常数
• 综合了2线制或3线制传感器监控和系统监控
瑞士JAQUET AG杰凯特T400转速计，速度测量、转换和指示仪表
Daisy Chaining T400
The concept of Daisy Chaining is to propagate a signal from one unit to another, that means to
connect T400 units in seriers.
JAQUET AG T400 series tachometers are equipped with an open collector output, which
re-transmits the input signal frequency. Using this re-transmit signal as the input for subsequent
untis allows a cost effective solution for multiple set points or alarms drived from a single speed sensor.
